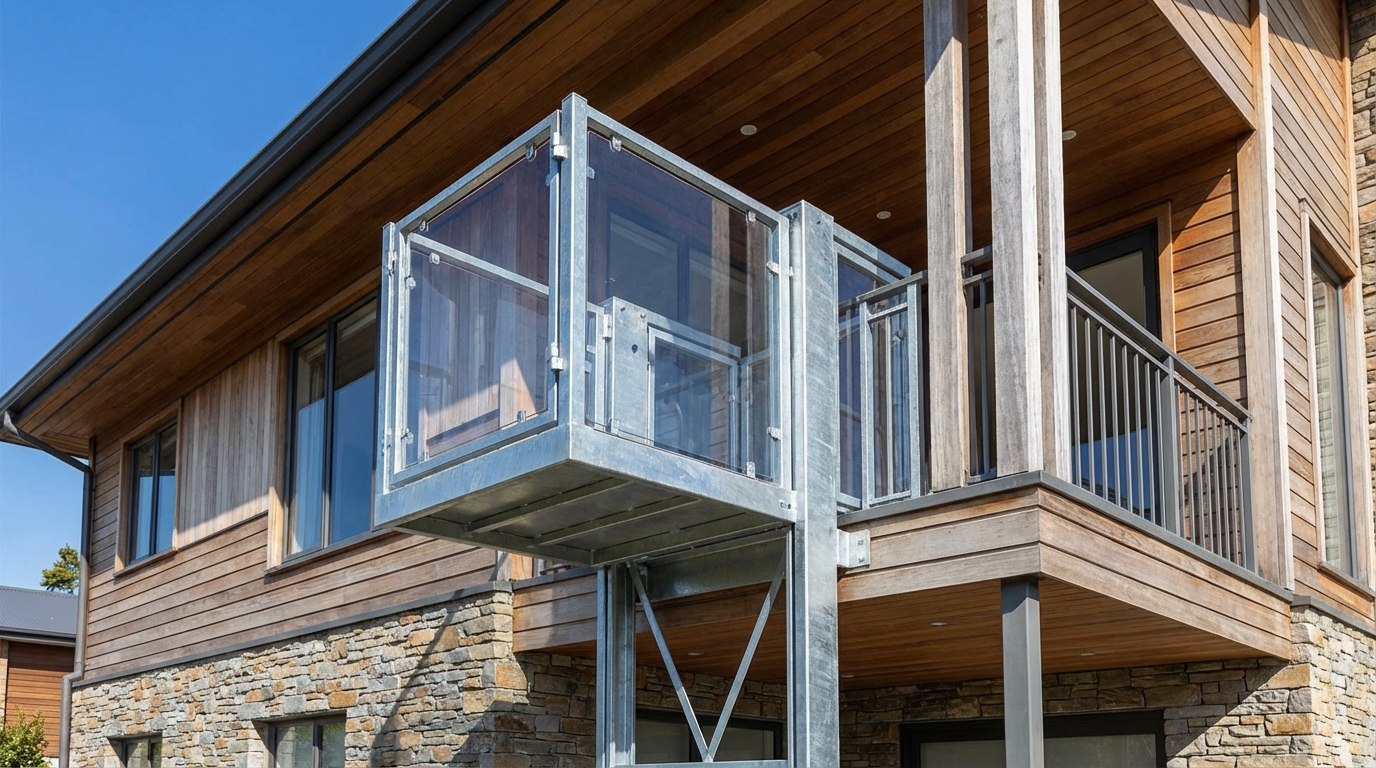

Installer un monte-charge extérieur pour votre maison individuelle

En bref

• Typologies : plateforme élévatrice, monte-charge de service, mini-monte-plats. Choisir selon charge utile, course et usage.
• Normes et sécurité : références fréquentes EN 81-20/50, EN 81-41, EN 81-3, Directive Machines 2006/42/CE. Priorité aux verrouillages et arrêts d’urgence.
• Structure : fondations dimensionnées au vent EN 1991-1-4, béton NF EN 206, ancrages avec ETA. Vérifier la portance et la stabilité.
• Électricité : 230 V ou 400 V, DDR 30 mA, protection IP pour l’extérieur, câblage propre et balisé.
• Budget : fourniture/pose 10 000 à 25 000 € selon gamme, génie civil 2 000 à 6 000 €, maintenance annuelle 250 à 600 €.
• Planning : étude et autorisations 4 à 8 semaines, travaux 3 à 7 jours, mise en service 1 jour.

Choisir un monte-charge extérieur pour maison individuelle : types, normes et usages

Un monte-charge extérieur répond à un besoin simple sur une maison individuelle : lever des charges en sécurité entre le jardin, un garage en sous-sol et les niveaux habitables. La contrainte majeure n’est pas seulement la capacité de levage, mais la robustesse face aux intempéries, la compatibilité façade/fondations et le respect des normes applicables. Pour éviter un surdimensionnement coûteux ou, inversement, une installation inadaptée, le choix doit être raisonné dès l’avant-projet.

Plusieurs familles de solutions existent. La plateforme élévatrice verticale (course typique 2 à 10 m, vitesse ≤ 0,15 m/s) convient aux objets volumineux, voire à un accompagnant, selon la certification du modèle. Le monte-charge de service privilégie la cadence et une charge utile de 100 à 300 kg, très efficace pour les bûches, colis ou outillage. Le mini-monte-plats, compact et caréné, assure des transferts légers depuis une terrasse vers une cuisine en étage. Chaque système propose un guidage sur mât autoportant ou adossé, et des motorisations hydrauliques, vis-écrou ou treuil à câble avec parachute.

Le cadre normatif français s’appuie sur des textes européens. Les ascenseurs pour personnes visent EN 81-20/50, les plateformes pour mobilité réduite se réfèrent à EN 81-41, les monte-charges de petite taille à EN 81-3, et de manière transversale la Directive Machines 2006/42/CE. Pour un usage domestique orienté « charges », on privilégie des appareils certifiés « machine de levage » avec verrouillage de portes, fin de course redondants et arrêt d’urgence. L’environnement extérieur impose une protection IP55 au minimum pour les organes électriques et des finitions galvanisées ou inox.

Un scénario fréquent illustre les écarts d’usage : la famille Martin souhaite monter des vélos et caisses de provisions du garage semi-enterré vers la terrasse. Une plateforme 250 kg, gaine autoportante adossée à la façade, avec portillons verrouillés aux deux niveaux, offre une solution sûre. À l’inverse, pour une maison avec atelier au rez-de-jardin, un monte-charge de service 150 kg avec chariot grillagé, cadence rapide et accès de plain-pied s’avère plus pertinent. L’ergonomie des seuils, la dimension libre d’accès et la compatibilité des circulations sont déterminantes.

Le dimensionnement de l’emprise conditionne la faisabilité. Un mât extérieur nécessite souvent 1,2 à 1,6 m² au sol, hors débattement de porte. Les plateformes hydrauliques exigent parfois un petit puits ou massif pour intégrer les seuils affleurants. La motorisation vis-écrou simplifie la maintenance, mais induit un niveau sonore supérieur. Les transmissions par câble avec contrepoids réduisent la puissance installée, au prix d’un gabarit plus haut. La classe de vent locale et l’exposition déterminent également l’épaisseur des panneaux et la section des montants.

Pour cadrer le choix, des critères objectifs évitent les hésitations inutiles :

• Charge utile cible + 20 % de marge de service.
• Nombre d’arrêts, hauteur de course, sens d’ouverture des portes.
• Alimentation disponible : 230 V monophasé ou 400 V triphasé.
• Encombrement admissible, seuils à fleur et traitement des ponts thermiques.
• Protection climatique : pluie battante, air salin, gel, UV.
• Niveau sonore et voisinage, horaires d’usage tolérés.

Le tableau suivant compare trois options typiques sur maison individuelle :

Solution	Charge utile	Vitesse	Alimentation	Encombrement mini	Norme de référence
Plateforme élévatrice extérieure	200–500 kg	≤ 0,15 m/s	230 V ou 400 V	≥ 1,2 × 1,2 m	EN 81-41 / 2006/42/CE
Monte-charge de service	100–300 kg	0,2–0,4 m/s	230 V ou 400 V	≥ 1,0 × 1,0 m	EN 81-3 / 2006/42/CE
Mini-monte-plats	30–100 kg	0,2–0,3 m/s	230 V	≥ 0,8 × 0,8 m	EN 81-3 / 2006/42/CE

Au-delà des fiches techniques, l’accord entre besoin réel et environnement bâti reste la clé d’un choix durable : mieux vaut une machine simple, bien protégée et correctement ancrée, qu’un appareil « premium » mal adapté au site.

Études préalables et calculs structurels pour installer un monte-charge extérieur

Avant toute commande, une étude technique synthétise les charges, l’assise et les efforts au vent. Sur une maison existante, le point sensible reste la fondation dédiée et les liaisons à la maçonnerie. Une reconnaissance du sol, même sommaire, évite les mauvaises surprises : hétérogénéités de remblai, nappe perchée, margelles non porteuses.

Reconnaissance du sol et dimensionnement des fondations

Un sondage manuel à la tarière et au pénétromètre dynamique léger fournit une idée de la portance. À défaut, on retient une hypothèse conservatrice : σ admissible = 0,15 à 0,20 MPa pour un sol moyen. Pour une plateforme 300 kg, structure 450 kg, cabine 150 kg, et un coefficient dynamique φ = 1,3, l’effort vertical majoré atteint environ 12–14 kN. Une semelle de 1,2 × 1,2 × 0,35 m en C25/30 (NF EN 206), armée d’un treillis HA12 @ 150 en nappe haute et basse, offre une pression moyenne de ~0,1 MPa, compatible avec la plupart des terrains compacts.

Un ferraillage de classe B500B, en enrobage 40 mm, limite les fissurations. Les attentes pour les goujons d’ancrage M16 à M20 sont coulées dans le béton ou reprises par scellement chimique postérieur avec produits à ETA (EAD 330499). La planéité surfacique (tolérance ±3 mm sur 1 m) évite les contraintes parasites au pied du mât.

Ancrages dans la maçonnerie et choix des fixations

Les fixations sur façade doivent respecter le support : béton plein, maçonnerie creuse, pierre. Sur béton C25/30, des tiges M12–M16 scellées chimique à ≥ 120 mm d’ancrage assurent une traction admissible unitaire de 8–15 kN selon ETA et profondeur. En brique alvéolaire, on utilise des tamis et résines à prise lente, en limitant l’effort par point et en multipliant les ancrages. L’entraxe minimal ≥ 10 × Ø, l’éloignement d’arête ≥ 8 × Ø et la vérification de l’éclatement sont incontournables pour garantir une fondation dédiée.

Le mât gagne à être bridé tous les 2,5–3,0 m. Une répartition verticale des liaisons réduit le moment en pied et autorise un massif plus compact. Le contrôle couple/serrage au dynamomètre (valeurs du fabricant) évite les desserrages saisonniers liés aux dilatations thermiques.

Actions de vent, dilatations et détails constructifs

Le vent dimensionne souvent l’appareil en extérieur. Selon EN 1991-1-4, avec une pression de pointe q_p = 0,6–0,8 kN/m² en plaine, un mât caréné de 6 m présentant une surface exposée équivalente de 1,5 m² subit un effort transversal de 0,9–1,2 kN, générant un moment notable au pied. Les panneaux de gaine doivent être rigidifiés, les jeux fonctionnels conservés pour éviter le grippage sous rafales.

À l’interface avec la terrasse, un profil goutte d’eau, une relevée d’étanchéité ≥ 80 mm et un solin métallique limitent l’infiltration. Les percements sont traités avec fourreaux, mastics MS polymère et bavettes EPDM. Les dilatations acier/maçonnerie imposent des joints périphériques de 5–10 mm, comblés par une mousse imprégnée.

Pour les autodidactes souhaitant visualiser les étapes critiques d’une pose sur massif béton et ancrages, cette recherche vidéo est utile.

Une étude solide sécurise l’investissement : une fondation sobre, bien armée et protégée du gel, vaut mieux que des renforcements tardifs compliqués.

Conception et mise en œuvre : génie civil, alimentation et cheminement

La réussite d’un monte-charge extérieur se joue dans l’assemblage de détails maîtrisés : béton bien formulé, électricité protégée, interfaces étanches. Une mise en œuvre propre réduit les incidents et la maintenance la première année.

Dalle et massifs en béton selon NF EN 206

Le massif est coulé en C25/30, classe d’exposition XC4/XF1 en climat courant. Un affaissement S3 (120–160 mm) facilite la mise en place sans ségrégation. Le dosage en ciment ~320–350 kg/m³ et une granulométrie 0/16 garantissent la compacité. La vibration modérée limite le retrait plastique et les nids de gravier.

Le décoffrage intervient après atteinte d’une résistance ≥ 10 MPa (généralement J+2 à J+3), puis cure par arrosage léger ou produit de cure pour contenir le retrait. Les arrêtes sont chanfreinées et la finition surfacique tirée à la règle. L’implantation des platines respecte un gabarit, contrôlé au laser rotatif. Une réservation pour gaine électrique ou flexible hydraulique est prévue côté opposé à l’écoulement des eaux.

Alimentation électrique et commande

Beaucoup de machines domestiques acceptent 230 V monophasé 16–20 A. Les motorisations plus puissantes exigent 400 V triphasé 10–16 A. Le tableau divisionnaire reçoit un disjoncteur courbe D, un DDR 30 mA, et une mise à la terre < 100 Ω. Les câbles sont posés en fourreau TPC Ø40 enterré à 60 cm, avec grillage avertisseur. En extérieur, on privilégie des équipements IP55–IP66 et des gaines UV-stables.

La commande comporte des boutons à maintien (type « homme mort ») ou à impulsion selon technologie, des arrêts d’urgence accessibles, et un verrouillage électromécanique des portes. Un variateur permet un démarrage progressif, réduisant les à-coups et la puissance appelée. Un dispositif de descente manuelle ou sur batterie assure l’évacuation en cas de coupure secteur.

Étanchéité, acoustique et interfaces avec la façade

Les percements sont traités avec des collerettes EPDM, et des bavettes alu laquées raccordées au bardage. Le pied de gaine reçoit un drain vers un exutoire, évitant la stagnation d’eau. À l’intérieur, un seuil affleurant avec profil anti-bascule garantit l’accès d’un diable sans ressaut.

L’acoustique se gère par patins élastomères sous platine, et bandes résilientes aux points d’appui latéraux. Les capots de machine intègrent une mousse λ ≈ 0,035 W/m·K, limitant bruit et pont thermique. Les portillons comportent un oculus polycarbonate pour la visibilité et une fermeture automatique temporisée.

Pour une exécution sans aléas, un phasage lisible aide les intervenants. Les étapes essentielles sont les suivantes : sécurité chantier conforme.

1. Implantation et terrassement du massif, passage des gaines.
2. Ferraillage, coulée, cure et contrôle de planéité.
3. Levage et pose du mât, réglage d’aplomb au laser.
4. Fixations murales, serrage au couple, contrôle des entraxes.
5. Raccordements électriques/hydrauliques, paramétrage variateur.
6. Réglages fins de course, test de charge à 125 %.
7. Finitions : solins, joints, bavettes, signalétique.

Un chantier propre, des contrôles documentés et un test de charge formalisé sont la meilleure assurance d’une mise en service sans réserve.

Sécurité, maintenance et conformité d’un monte-charge extérieur résidentiel

La sécurité repose sur une architecture sans ambiguïté : prévenir l’accès, maîtriser le mouvement, arrêter en cas d’anomalie. Les efforts consentis à la conception se remboursent en maintenance réduite et disponibilité élevée.

Dispositifs de sécurité actifs et passifs

Les éléments incontournables incluent des verrouillages de portes irréversibles, des fin de course haut/bas redondants, un limiteur de charge et une commande maintenue. Les plateformes à câble disposent d’un parachute à cliquets ou à coin, déclenché par un limiteur de vitesse. Les machines hydrauliques intègrent des clapets parachutes qui bloquent la descente en cas de rupture.

La signalisation combine voyants « sous tension », pictogrammes d’interdiction, et notice claire sur l’usage. À l’extérieur, l’indice IP55 et la visserie inox A2/A4 limitent la corrosion. Les garde-corps adjacents sont relevés à 1,10 m avec lisses intermédiaires pour éviter l’effet d’échelle. Une distance anti-cisaillement de 10 cm autour des éléments mobiles empêche le pincement.

Plan de maintenance périodique

Un calendrier réaliste maintient l’appareil dans sa plage de performance. Les visites semestrielles vérifient la lubrification vis-écrou, la tension des câbles, l’état des galets et le jeu des guidages. Les contrôles annuels portent sur la résistance d’isolement, les DDR, le couple de serrage des ancrages et l’intégrité des capots. Après intempéries majeures, une inspection visuelle des fixations et des joints est préventive.

Un bon plan d’entretien liste des points mesurables :

• Usure des noix et crémaillères : comparer le jeu avec la valeur nominale.
• Étanchéité des capots, reprise des mastics, évacuation des eaux.
• Essai de parachute et de descente de secours sous charge.
• Test électrique des arrêts d’urgence et des verrouillages.
• Corrosion : reprise peinture galvanisation à chaud si éclats.

Pour illustrer les opérations clés de vérification et de réglage, la recherche vidéo ci-dessous propose des cas pratiques utiles aux propriétaires et installateurs.

La sécurité ne se délègue pas : des contrôles courts mais réguliers garantissent des années d’usage serein.

Budget, planning et retour d’expérience pour un projet de monte-charge extérieur

Le coût global dépend à la fois de la machine et de l’environnement bâti. Une hypothèse médiane aide à cadrer la décision, tout en laissant place aux optimisations de chantier.

Coûts détaillés et variantes

Une plateforme 250–300 kg en gaine autoportante galvanisée, deux arrêts, portillons verrouillés, se situe entre 12 000 et 18 000 € fournie-posée. Un monte-charge de service 150 kg se trouve plutôt entre 8 000 et 12 000 €. Les options extérieures (inox, capots isolés, chauffage de coffret) ajoutent 500 à 2 000 €. Le génie civil (massif, gaines, solins) varie de 2 000 à 6 000 € selon accès et complexité de la façade.

Les postes invisibles mais incontournables incluent l’étude, le levage (nacelle, camion-grue), la signalisation et la mise en service. Un budget de 250 à 600 €/an couvre une maintenance basique avec une visite sécurité et un réajustement. La consommation énergétique, avec moteur 1,5–2,2 kW, reste modérée : 0,2–0,5 kWh par cycle typique, soit quelques dizaines d’euros par an pour un usage domestique régulier.

Planification chantier et nuisances

Un planning réaliste s’étale sur 6 à 10 semaines. La déclaration préalable en mairie s’impose souvent en cas de modification visible de façade ou de création d’un volume extérieur : compter 1 mois d’instruction. La fabrication et la logistique prennent 3 à 5 semaines. Les travaux sur site durent 3 à 7 jours : terrassement/jour 1, massif/jour 2, pose/jour 3–4, raccordements et réglages/jour 5, finitions/jour 6.

Les nuisances se maîtrisent par tranches horaires, bâchage des zones de passage et protection des sols. Un accès matériel sécurisé (chemin de roulement) épargne la pelouse. Une réunion de lancement clarifie les responsabilités : maçon pour massif et solins, électricien pour protections et câblage, installateur pour pose/réglages. La livraison groupée évite les allers-retours pénibles.

Étude de cas : la maison Dubois

La maison Dubois, implantée sur une parcelle en pente, souffrait d’un accès compliqué au garage bas. Le besoin : transférer des charges jusqu’à 200 kg vers la cuisine en rez-de-chaussée haut, sans dégrader l’esthétique. Choix retenu : une plateforme 250 kg vis-écrou, mât adossé, capots alu laqués couleur RAL de la menuiserie, portillons vitrés. Fondation 1,4 × 1,4 × 0,35 m, ancrages M16 ETA, trois brides murales à 2,2 m d’entraxe.

Le chantier a mobilisé deux corps d’état sur 5 jours. Le test de charge à 125 % a validé les réglages. Les finitions ont inclus un solin colaminé et une baguette goutte d’eau pour la terrasse bois. Six mois après, la maintenance a simplement réajusté une noix de guidage et purgé un coffret suite à une pluie intense. Les Dubois notent un gain fonctionnel immédiat : moins d’efforts, moins de risques sur l’escalier extérieur, et un usage quotidien fluide.

Un budget cadré, un planning tenu et des choix techniques sobres produisent une valeur d’usage durable, au-delà du seul critère de prix initial.

Stratégies d’optimisation : performance, durabilité et intégration architecturale

Optimiser un monte-charge extérieur ne signifie pas empiler des options. Il s’agit d’orchestrer performance, durabilité et intégration dans le bâti existant. Un appareil bien choisi et finement détaillé vieillit mieux, consomme moins et s’entretient plus vite.

Performance et fiabilité

Le binôme variateur + moteur asynchrone reste un standard : démarrages doux, moins d’appels de courant et freinage maîtrisé. Un guidage sur galets à roulements étanches réduit le bruit et l’usure. Les fins de course inductifs, protégés IP67, tiennent l’extérieur plus longtemps que des micro-contacts nus.

La disponibilité se mesure au taux d’arrêt. Une réserve de consommables ciblée (noix, joints, fusibles, courroies) et une télésurveillance simple (contact sec défaut vers une passerelle domotique) accélèrent le diagnostic. L’armoire reçoit des plans à jour et des repères clairs, évitant les erreurs de câblage.

Durabilité et corrosion

Le choix des matériaux dicte la durée de vie. Un galvanisé à chaud 70–85 µm couplé à une peinture poudre (système duplex) résiste aux ambiances C3–C4. En zone littorale, l’inox A4 sur visserie et ferrures sensibles est recommandé. Les interfaces acier-béton sont isolées par une bande bitumineuse pour limiter la pile galvanique. Les capots supérieurs sont ventilés par chicanes, évitant la condensation qui oxyde les borniers.

Intégration architecturale et confort

Une personnalisation mesurée améliore l’acceptation : teintes RAL coordonnées à la menuiserie, vitrages feuilletés sur portillons, lame d’air ventilée derrière la gaine pour préserver la façade. Un luminaire LED IP65 avec détection de présence sécurise l’accès nocturne. Un bandeau antidérapant au seuil évite les chutes.

Pour les sites exigeants, un auvent protège la zone d’embarquement, et une rampe chauffante très basse puissance (100–150 W) empêche la formation de verglas. La protection des commandes par casquette évite les déclenchements intempestifs sous pluie battante. Une plaque de protection sous le chariot limite les dépôts de feuilles dans le puits.

En combinant ces leviers, l’appareil s’inscrit durablement dans la maison, au service des usages quotidiens, sans bruits ni pannes inutiles.

Une autorisation d’urbanisme est-elle nécessaire pour un monte-charge extérieur ?

Dès qu’il modifie l’aspect extérieur (gaine visible, portillons en façade), une déclaration préalable est généralement requise. Selon la hauteur, la zone protégée ou les matériaux, la mairie peut préciser des prescriptions. Anticiper un mois d’instruction en moyenne.

Faut-il du triphasé pour alimenter un monte-charge domestique ?

Beaucoup d’appareils fonctionnent en 230 V monophasé. Les charges plus élevées ou vitesses plus rapides peuvent exiger du 400 V triphasé. L’installateur dimensionne la protection (disjoncteur, DDR 30 mA) et la section des câbles selon la puissance et la longueur de ligne.

Comment protéger l’équipement des intempéries ?

Choisir des composants IP55/IP66, des capots galvanisés ou inox, des joints EPDM et des solins bien dessinés. Prévoir un drainage au pied, une casquette sur les commandes et un entretien régulier des mastics et peintures.

Quel entretien prévoir la première année ?

Deux visites suffisent en général : contrôle de serrage des ancrages, réglage des fins de course, vérification des DDR et de l’étanchéité, lubrification des guidages. Après un orage violent ou un gel prolongé, une inspection visuelle est recommandée.

Peut-on accompagner la charge sur la plateforme ?

Uniquement si l’appareil est certifié pour le transport de personnes (ex. EN 81-41) et équipé des sécurités associées. Les monte-charges de service ne sont pas destinés au transport d’occupants et doivent l’interdire par signalisation et verrouillage.
